Wäsche Privat - Komponenten

Türen

Es gibt prinzipiell 5 verschiedene Türtypen. Alle Türen sind in Edelstahl oder Edelstahl grundiert erhältlich, schallgedämmt und mit einem Zylinderschloß ausgestattet. Die Türen können in einen PVC- oder einem Edelstahl-Schacht eingebaut werden. Konstruktionsbedingt sind einige Türtypen für Edelstahlschächte größer als für PVC-Schächte.

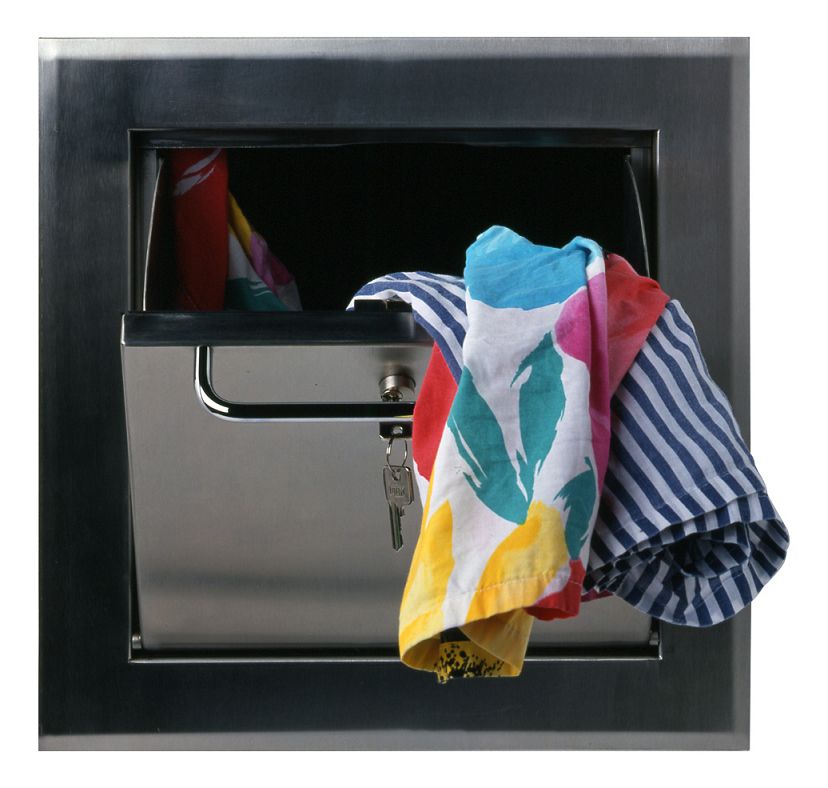

Tür Typ 1 und 11 sind nach außen öffnend. Die Türen für den Schacht aus PVC sind quadratisch mit einer lichten Öffnung von H 300 x B 300 mm und einer Blende von H 400 x B 400 mm. Die Türen für den Edelstahl-Schacht sind rechteckig mit einer lichten Öffnung von H 400 x B 300 mm und einer Blende von H 500 x B 400 mm.

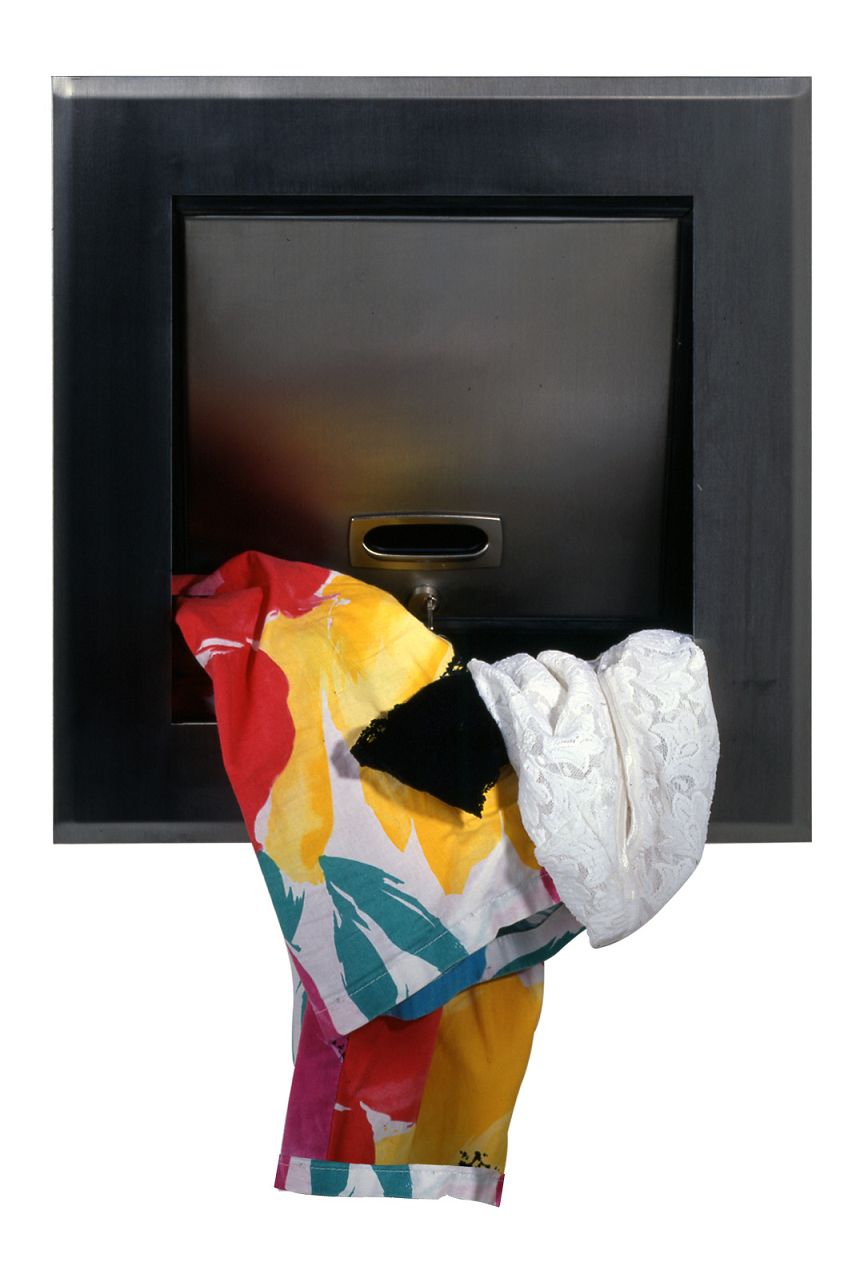

Tür Typ 2 und 12 sind nach innen öffnend. Die Türen für den Schacht aus PVC sind quadratisch mit einer lichten Öffnung von H 300 x B 300 mm und einer Blende von H 400 x B 400 mm. Die Türen für den Edelstahl-Schacht sind rechteckig mit einer lichten Öffnung von H 400 x B 300 mm und einer Blende von H 500 x B 400 mm.

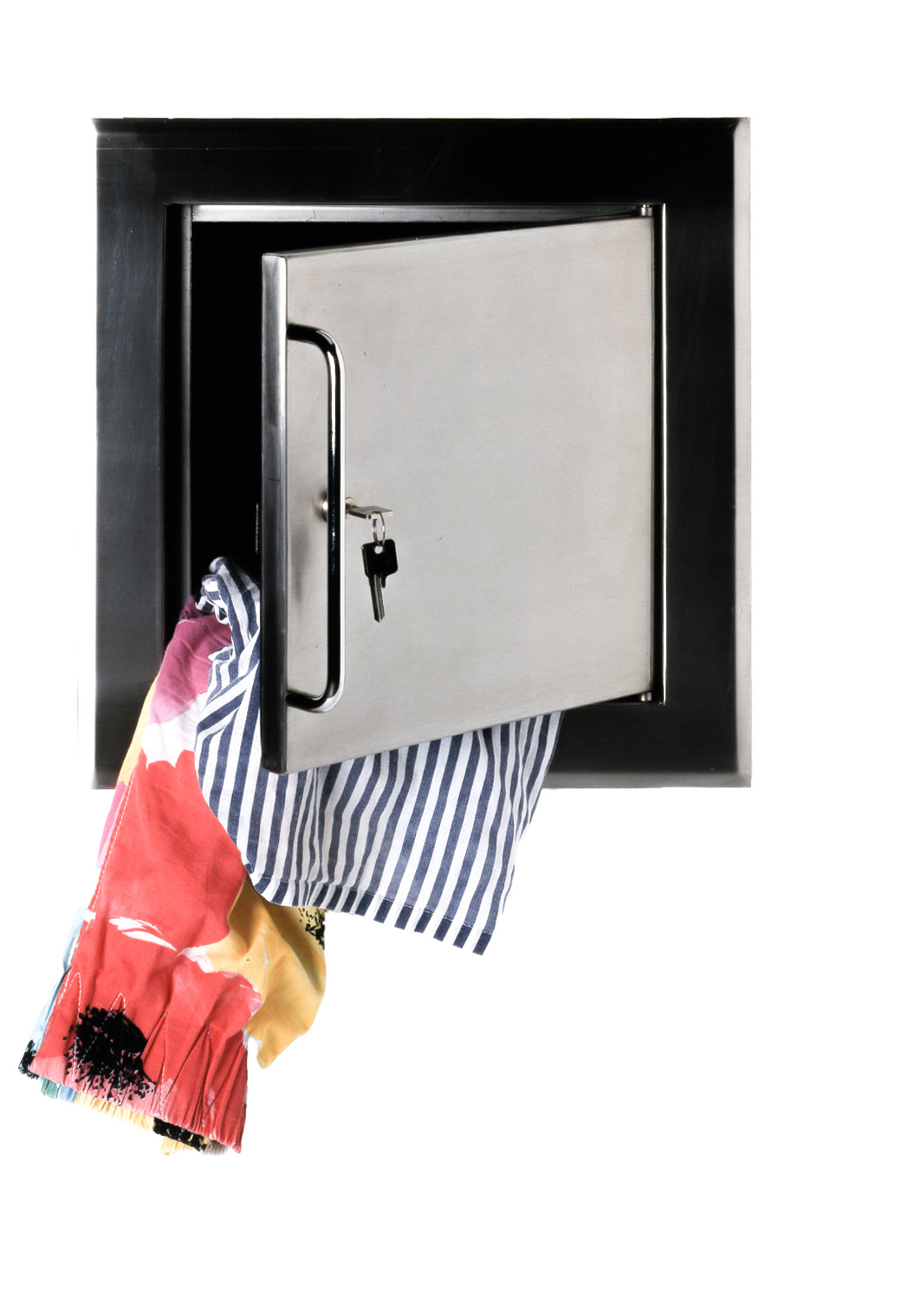

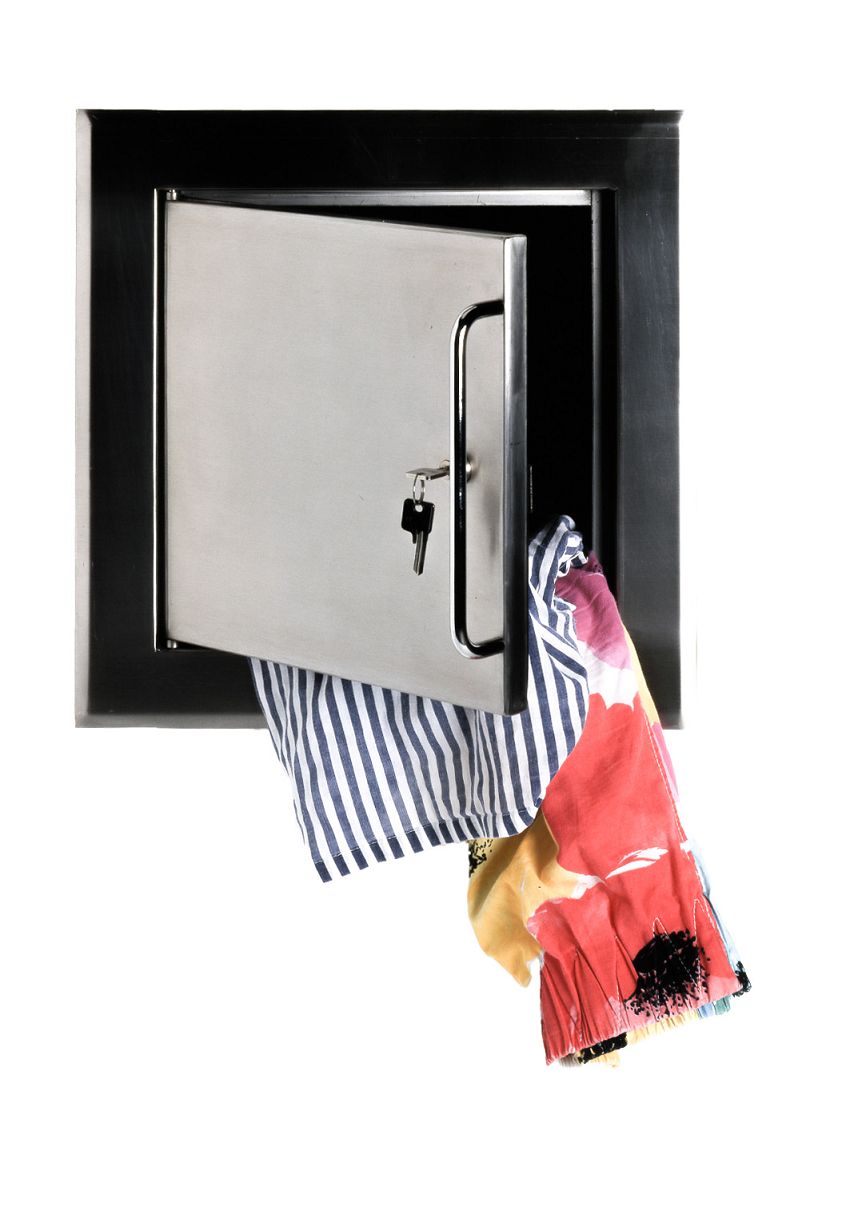

Tür Typ 3 und 13 sind nach rechts öffnend. Sie sind links mittels eines Klavierbandes angeschlagen. Die Türen für den Schacht aus PVC sind quadratisch mit einer lichten Öffnung von H 300 x B 300 mm und einer Blende von H 400 x B 400 mm. Die Türen für den Edelstahl-Schacht sind rechteckig mit einer lichten Öffnung von H 400 x B 300 mm und einer Blende von H 500 x B 400 mm.

Tür Typ 4 und 14 sind nach links öffnend. Sie sind rechts mittels eines Klavierbandes angeschlagen. Die Türen für den Schacht aus PVC sind quadratisch mit einer lichten Öffnung von H 300 x B 300 mm und einer Blende von H 400 x B 400 mm. Die Türen für den Edelstahl-Schacht sind rechteckig mit einer lichten Öffnung von H 400 x B 300 mm und einer Blende von H 500 x B 400 mm.

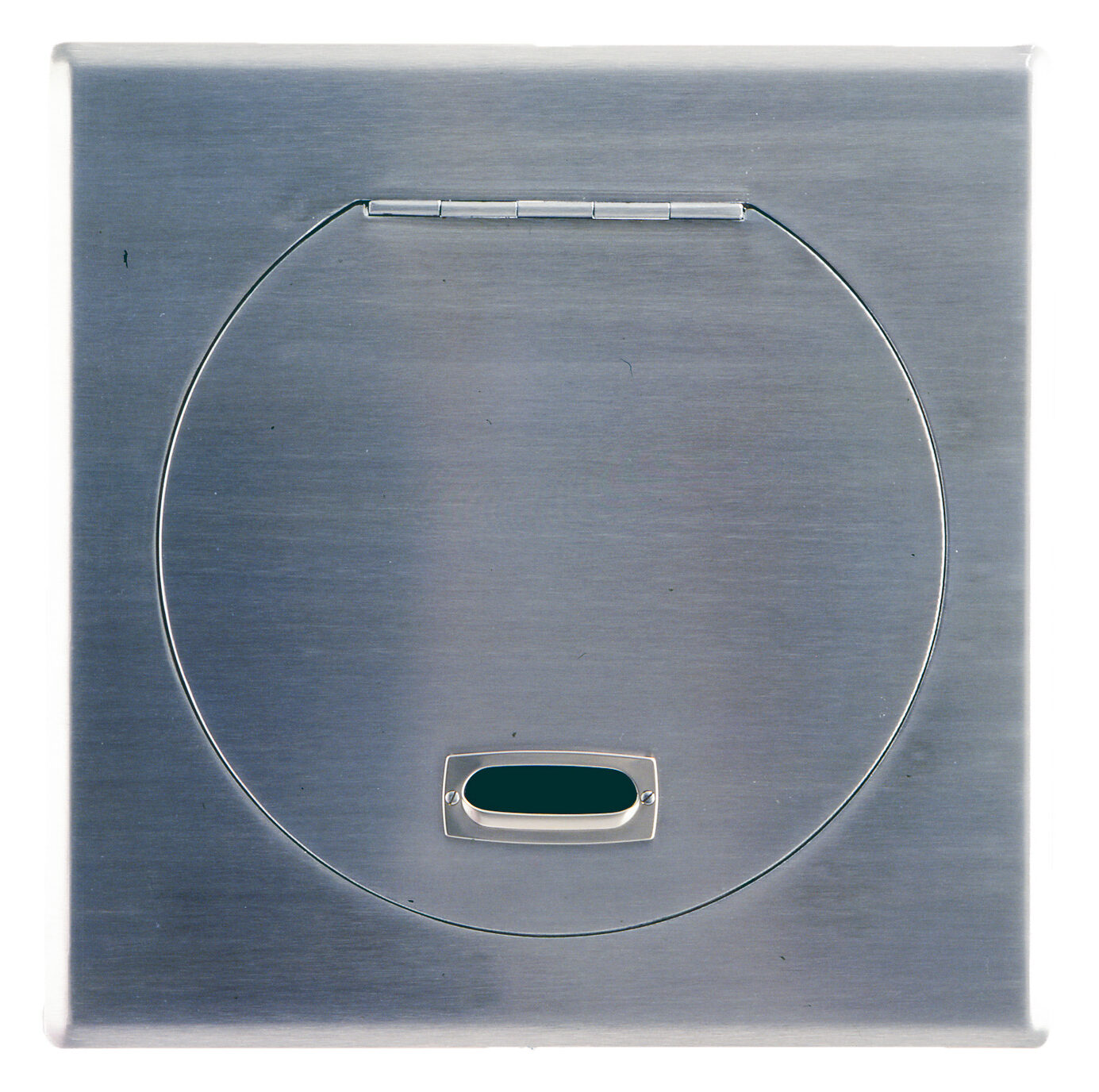

Tür Typ 5a und 15a ist nach oben öffnend mit einem quadratischen Rahmen. Dieser Türtyp ist für den Schacht aus PVC und Edelstahl identisch.

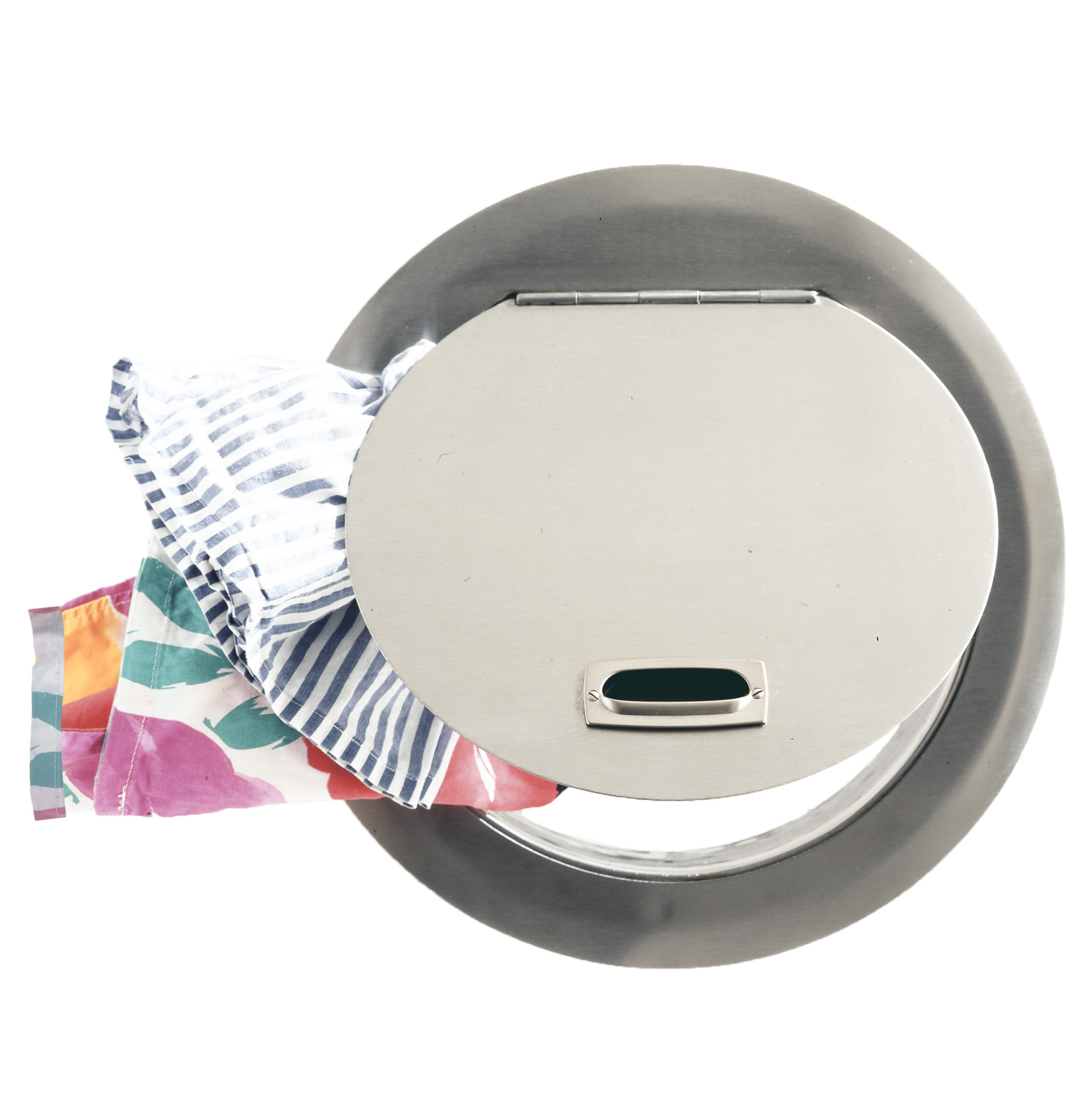

Tür Typ 5b und 15b sind nach oben öffnend mit einem runden Rahmen. Diese Türtyp ist für den Schacht aus PVC und Edelstahl identisch.

Rohre

Ein Schacht besteht aus glatten Rohren (Zwischenrohren) und Schurrenrohren. In seltenen Fällen können auch Umlenkungen notwendig sein. Die Rohre sind in Edelstahl oder in PVC hart ohne Weichmacher und Füllstoffe nach DIN 19543 erhältlich. Der Standarddruchmesser beträgt 300 mm.

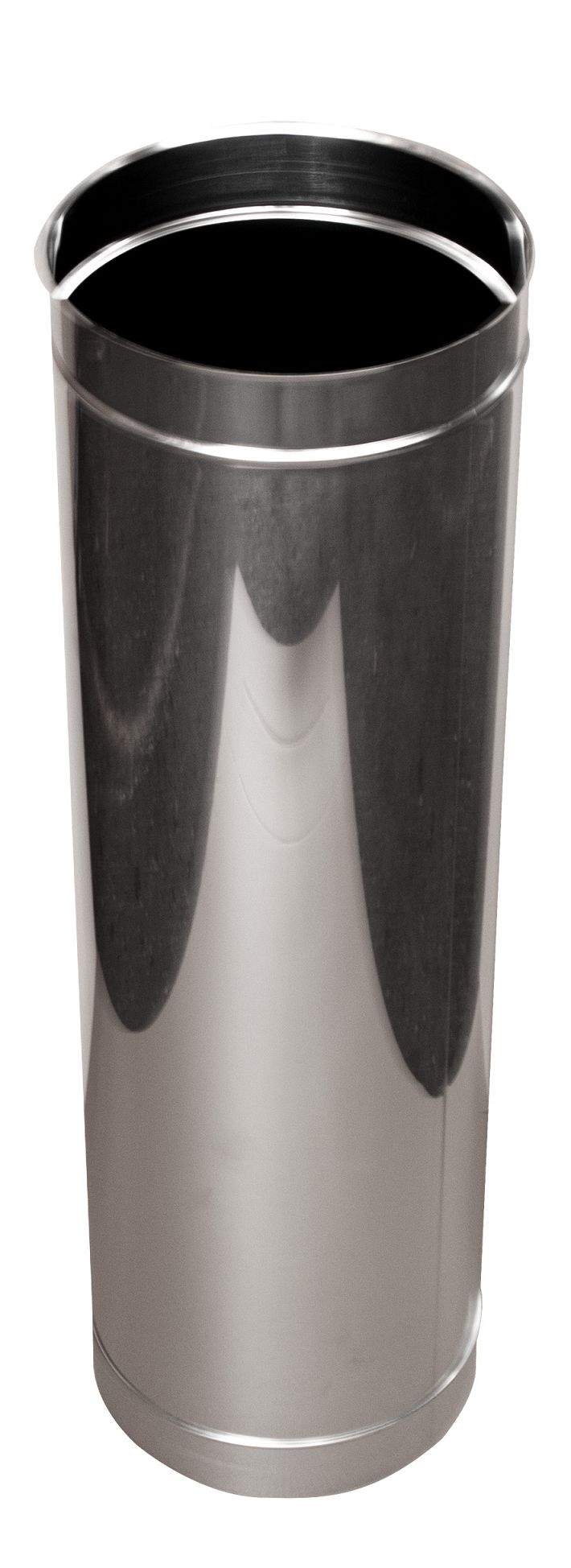

Zwischenrohre aus Edelstahl haben eine Stecklänge von 440 mm oder 940 mm. Die Wandstärke beträgt 0,6 mm. Zwischenrohre aus PVC haben eine Stecklänge von 1000 mm oder 2000 mm. Die PVC-Rohre können bauseits abgelängt werden. Die Edelstahlrohre müssen ab Fabrik fertig konfektioniert werden.

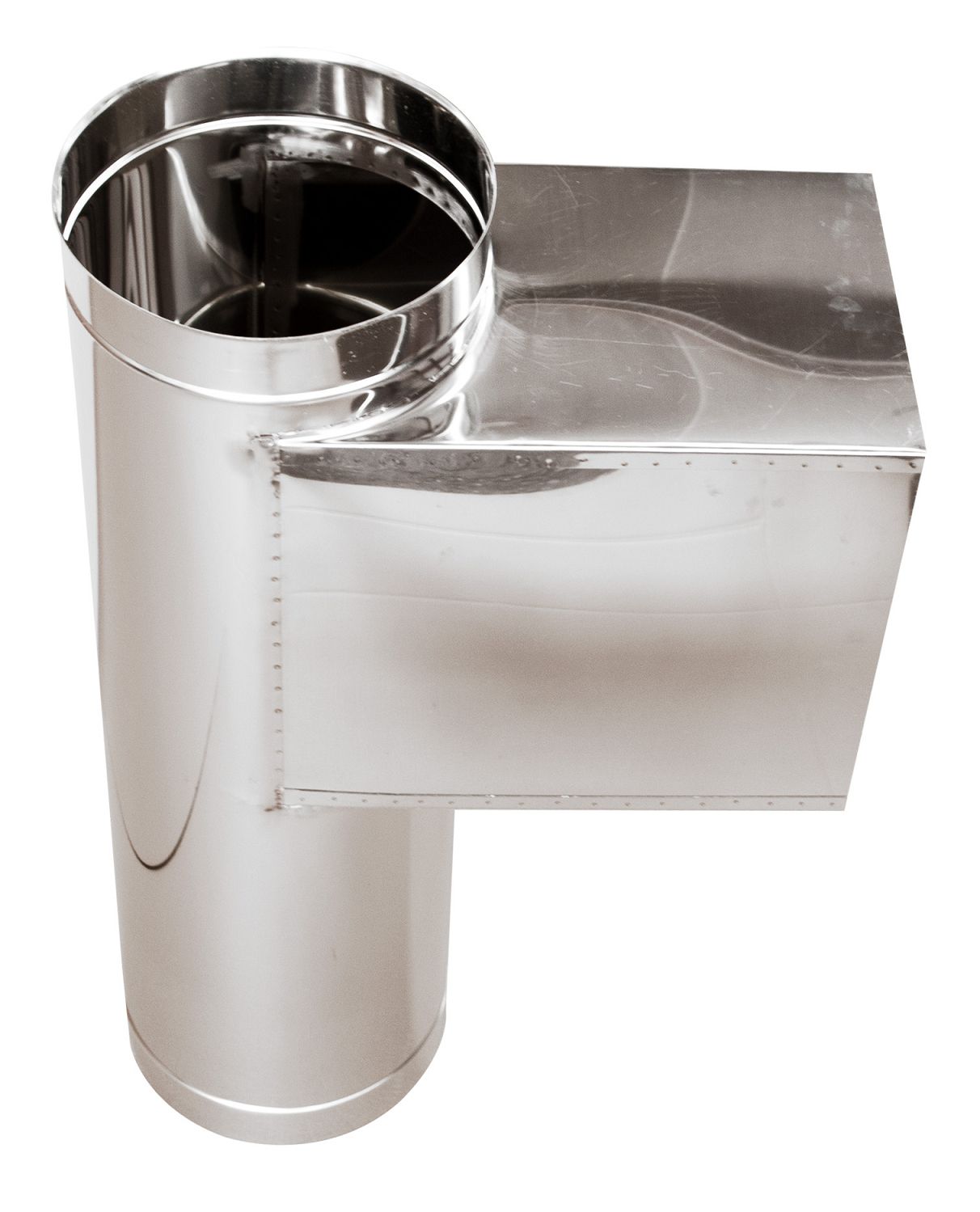

Schurrenrohre aus Edelstahl haben eine Stecklänge von 940 mm und eine Wandstärke von 1 mm. Die Länge der Schurre ist 300 mm und die lichte Öffnung ist H 400 x B 300 mm. Schurrenrohre aus PVC haben eine Stecklänge von 1000 mm. Die Länge der Schurre ist 300 mm und die lichte Öffnung ist H 300 x B 300 mm. Die Schurre kann jeweils bauseits abgelängt werden.

Umlenkungen werden passend angefertigt.

Befestigungen

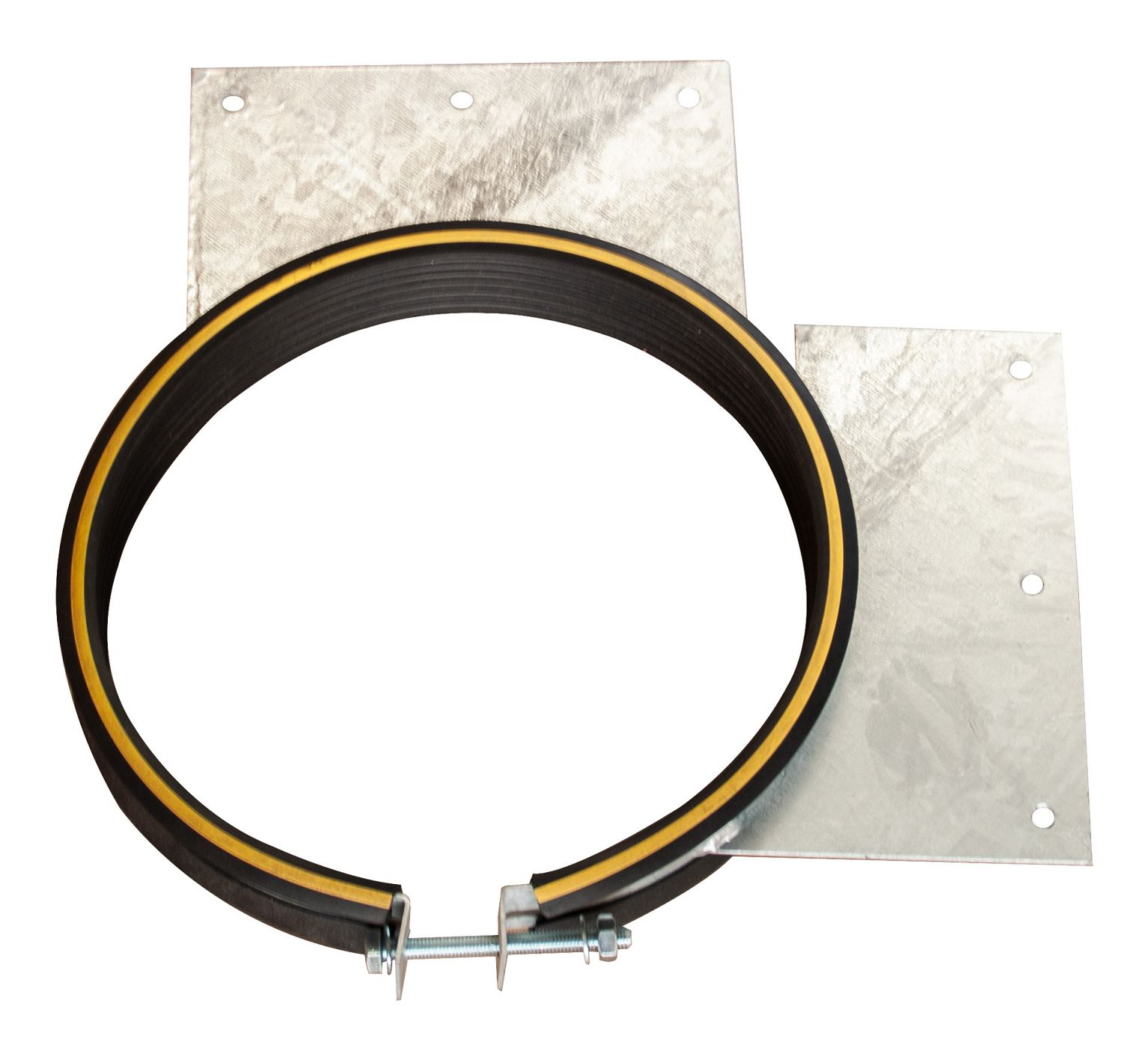

Der Schacht wird mit Hilfe eines Schachtauflagers auf der Decke abgestützt und befestigt.

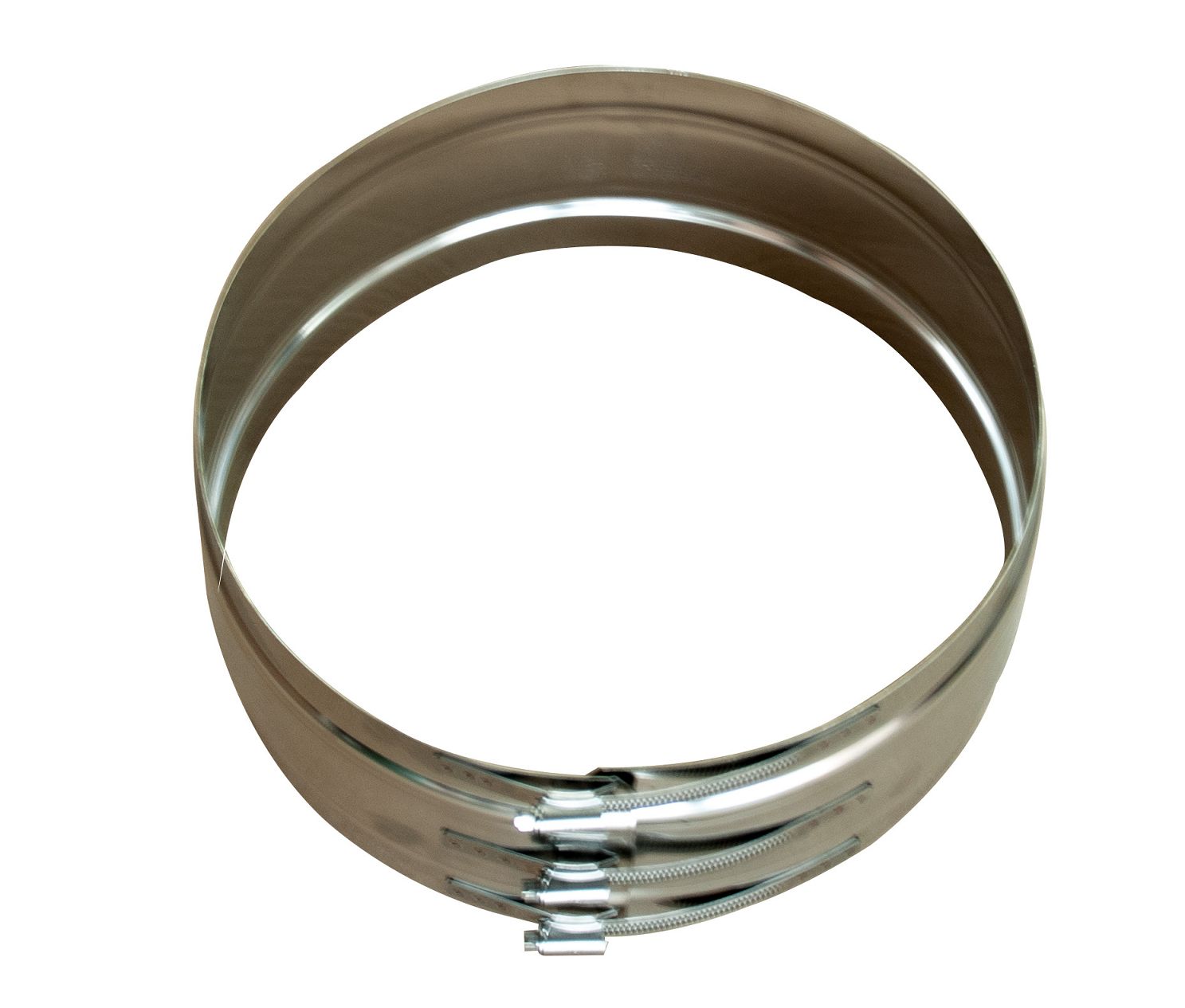

Sollen frei hängende Rohre befestigt werden, wird für den PVC-Schacht eine Doppelschelle und für den Edelstahlschacht eine Breitenschelle benötigt.

Zubehör

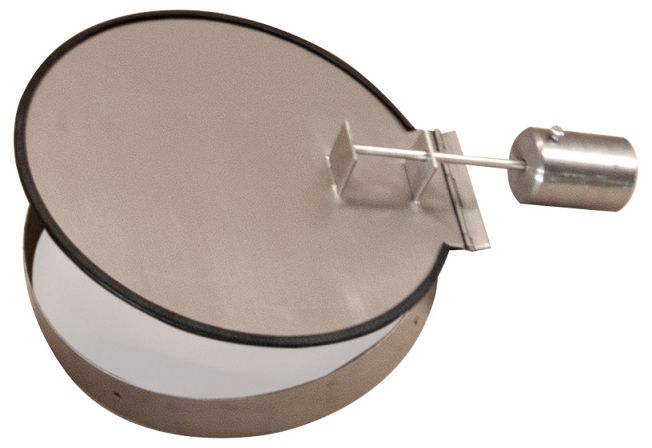

Mit Hilfe einer Pendelklappe kann der Schacht verschlossen werden. Mit Hilfe eines Gewichts kann eingestellt werden, wann der Schacht öffnet.

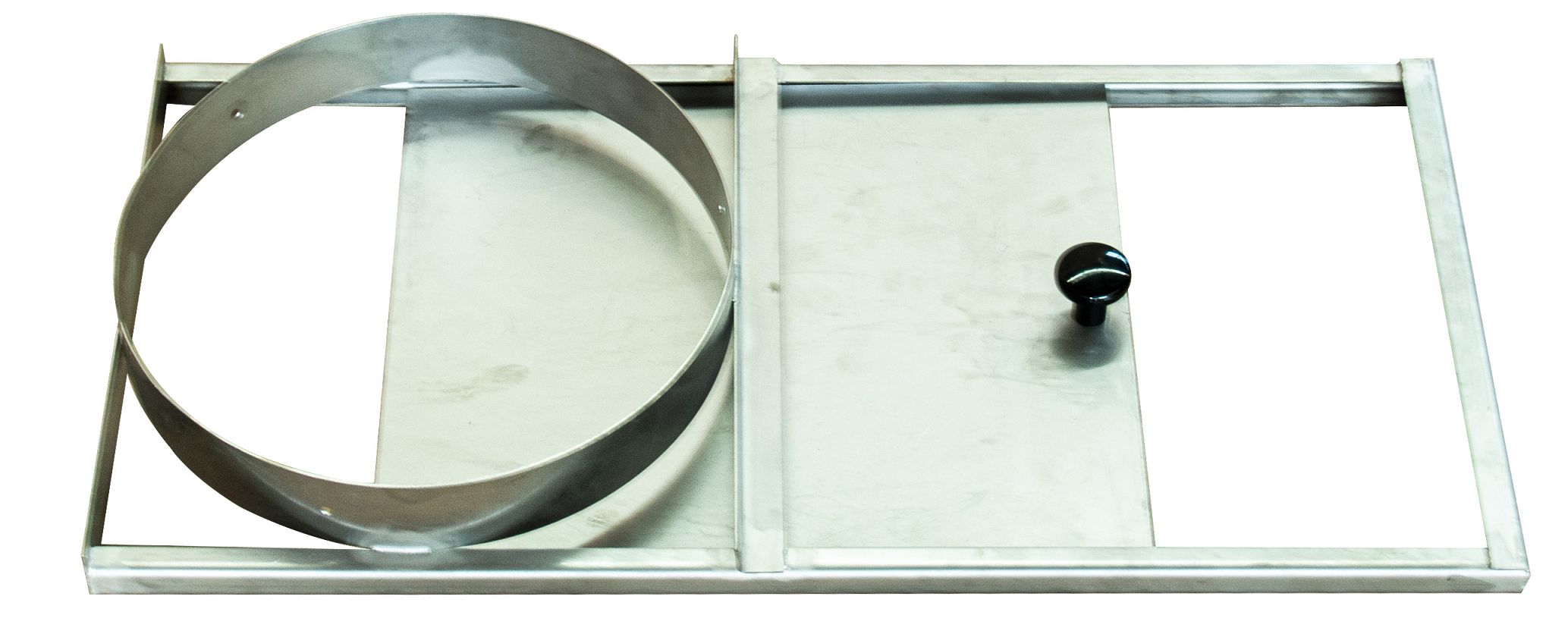

Ein Schachtschieber erfüllt die gleiche Funktion wie eine Pendelklappe. Er ist in einer kurzen und einer langen Version erhältlich.

Endet der Schacht mit einem Auslaufbogen, so ist anstelle einer Pendelklappe oder eines Schachtschiebers, eine Absperrklappe das entsprechende Bauteil.

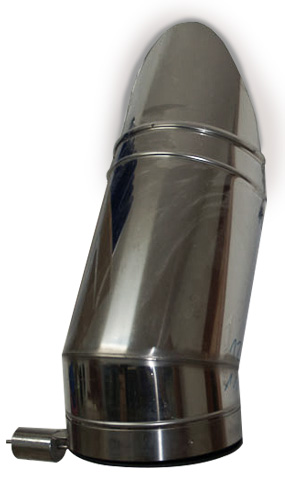

Soll die Wäsche nicht senkrecht aus dem Schacht fallen, sondern zuvor umgelenkt werden, so ist eine Auslaufrutsche notwendig. Diese ist standardmäßig als 60° oder als 90° Bogen erhältlich. Auf Wunsch sind auch andere Ausführungen möglich.

In einem Wäschewagen, der unter dem Schachtende steht, kann die Wäsche aufgefangen werden. Dadurch ist sie leicht transportabel.
